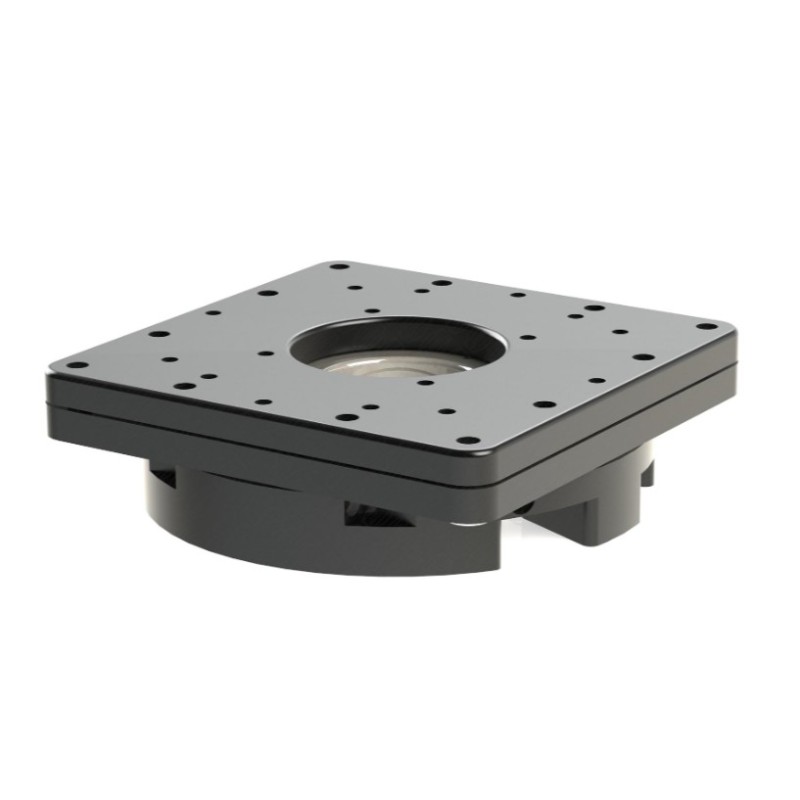

Baader Pan Adjuster pour l’alignement d’axes optiques sur montages parallèles

Baader Pan Adjuster pour l’alignement d’axes optiques sur montages parallèles

Description :
Le Pan Adjuster de Baader Planetarium est une platine rotative de haute précision conçue pour l’ajustement fin de l’axe optique de télescopes montés en parallèle. Il permet d’aligner parfaitement les tubes optiques secondaires avec l’instrument principal dans les configurations à double montage, que ce soit sur des platines parallèles ou sur les ports latéraux des montures PlaneWave de la série L (L-350, L-500, etc.).

Grâce à ses vis de réglage différentiel, il offre un ajustement angulaire précis à la fois en rotation (entre la plaque de fixation et la plaque rotative) et en inclinaison (entre la plaque rotative et la plaque d’installation), garantissant un alignement optimal en configuration azimutale ou équatoriale. Cela permet une utilisation simultanée d’un télescope principal et d’un instrument secondaire de type Newton ou RASA, sans décalage optique.

Le Pan Adjuster se fixe via des brides PAN EQ de 3" ou 8", sur des platines doubles ou directement sur le port latéral d’une monture PlaneWave L-Mount. L’adaptateur #2451516 est nécessaire pour le montage sur une L-350.

Des passages intégrés permettent de faire passer le câblage au centre de la platine sans interférer avec les réglages. Son design robuste et compact en fait un outil indispensable pour les systèmes d’imagerie parallèles professionnels ou semi-professionnels.

Caractéristiques techniques :

• Nom du produit : Pan Adjuster pour l’alignement des axes optiques

• Référence SKU : 2451515

• Fabricant : Baader Planetarium

• EAN : 4047825046895

• Poids net : 2,53 kg

• Type : bride (clamp)

• Montage double : non

• Compatibilité : brides PAN EQ 3" ou 8", montures PlaneWave série L

• Fixation sur L-350 : nécessite l’adaptateur #2451516 (vendu séparément)

• Inclut : vis de fixation

• Réglages :

  • Vis push-pull pour ajustement angulaire de la plaque d’installation

  • Vis de rotation pour l’angle entre la plaque de fixation et la plaque rotative

• Fonctionnalité supplémentaire : passages pour câbles intégrés
